Bild 1 - Rasto-Mono-Kit und Duo-Kit

Rasto-Mono-Kit und Duo-Kit

ab 278,46 EUR
inkl. 19% MwSt. | zzgl. Versandkosten
Artikel-Nr.: 126001
Ausführung:
Varianten-Preis:
278.46 EUR
Lieferzeit:
Lieferzeit: ca. 3-4 Tage Lieferzeit: ca. 3-4 Tage
Rasto-Die neue multifunktionale Bohrlehre ermöglicht präzises und rationelles Bohren ohne messen oder anzeichnen in jede Werkstückform und ist somit ideal geeignet um Bohrungen für Invis auszuführen.

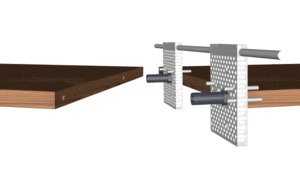

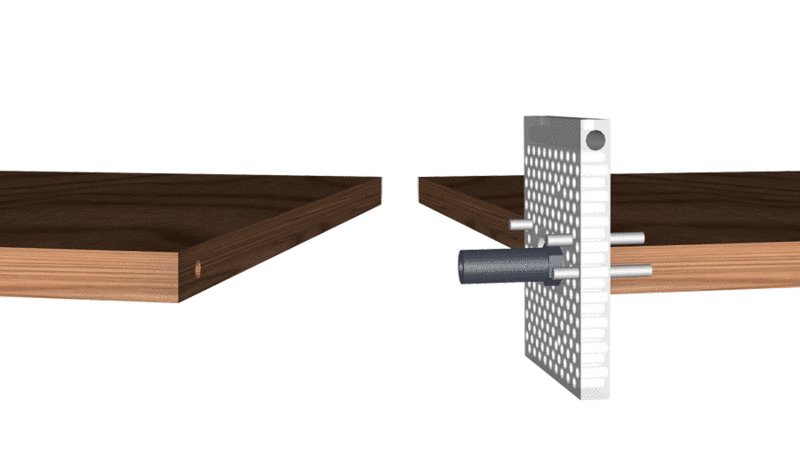

Ohne messen oder anzeichnen wird die Bohrlehre mit drei Bolzen auf einem Werkstück mit beliebiger Kontur fixiert und das Loch gebohrt. Mit der gleichen Einstellung der Bolzen wird anschliessend das zweite Werkstück gebohrt. Aufgrund der vielen Löcher kann die Bohrlehre ideal ausgerichtet werden.

 Die wichtigsten Vorteile:

1. 1 mal Bolzen einstellen, dann beide Werkstücke mit der gleichen Einstellung bohren



2. Jede Kontur ist möglich, da drei Bolzen die Position an jeder Form definieren.

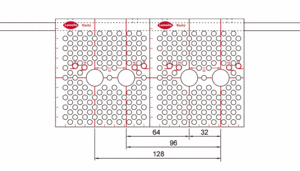

3. Löcher für Möbelgriffe und Reihenlochbohrungen im 32 mm Raster bohren



4. Kombinieren mehrerer Bohrlehren für Bohrungen ohne verstellen



Anwendungen:

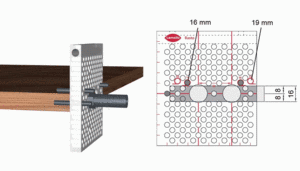

Mittiges Bohren in 16 und 19 mm Platten auf Grund definierter Löcher

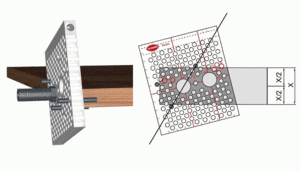

Mittiges Bohren in alle Werkstückdicken.

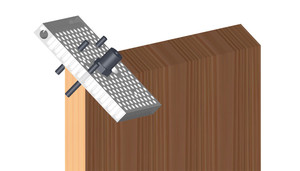

Möbelverbindungen auf Gehrung

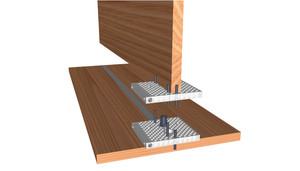

Mittelwandverbindungen



Weitere Anwendungen

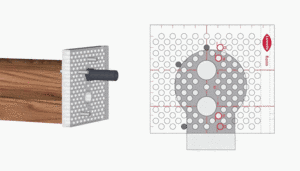

Bohrposition variierbar mit 5, 8, 12 mm Bolzen als Seitenanschlag,mehrere Löcher bohren mit einer Lochplatte,Reihenlochbohrung im 32 mm Raster mit einem 5 mm Bolzen als Referenz,Grifflochbohrungen einer Schubladenfronten usw.



Lieferumfang

Inhaltselemente des Rasto Systems

  • (1) Holzbohrer Ø 5 mm mit Zentrierspitze, zu Bohrlehre
  • (2) Holzbohrer Ø 8 mm mit Zentrierspitze, zu Bohrlehre
  • (3) Holzbohrer Ø 12 mm mit Zentrierspitze, zu Bohrlehre
  • (4) Lochplatte
  • (5) Klemmschraube
  • (6) Bolzen
  • (7) Übertragungsbolzen
  • (8) Verbindungsstange 600 mm
  • (9) Bundbohrbuchse zu Winkelbohrlehre, Ø 5 mm
  • (10) Bundbohrbuchse zu Winkelbohrlehre, Ø 8 mm
  • (11) Bundbohrbuchse zu Winkelbohrlehre, Ø 12 mm
  • (12) Tiefensteller für Ø 5 mm Bohrer
  • (13) Tiefensteller für Ø 8 mm Bohrer
  • (14) Tiefensteller für Ø 12 mm Bohrer
  • (15) Sechskant-Stiftschlüssel 1,5 mm
  • (16) Sechskant-Stiftschlüssel 2 mm
  • (17) Seitenanschlag

VPE:



Rasto Mono im Systainer
Rasto Duo im Systainer
  • 1 Lochplatte
  • 3 Bolzen 5x40 mm
  • 1 Bolzen 8 und 12mm
  • 1 Bohrhülse 5, 8 und 12mm
  • 1 Bohrhülsen-Bohrer 5, 8 und 12mm
  • 1 Klemmschraube
  • 1 Seitenanschlag
  • 2 Lochplatten
  • 6 Bolzen 5x40 mm
  • 1 Bolzen 8 und 12mm
  • 2 Bohrhülsen 5, 8 und 12mm
  • 1 Bohrhülsen-Bohrer 5, 8 und 12mm
  • 2 Klemmschrauben
  • 1 Seitenanschlag
  • 1 Verbindungsstange
